Vláknový laserový zvárací stroj
Ručný laserový zvárací stroj

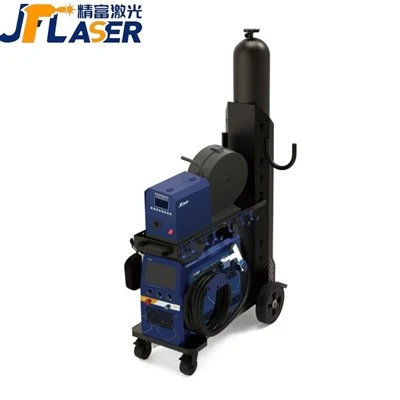

Vzduchom{1}}chladený ručný laserový zvárací stroj JF22 od spoločnosti Jiangsu Jingfu Industrial Technology Co., Ltd. je navrhnutý pre zákazníkov, ktorí potrebujú silnejšie zváracie schopnosti, vyššiu mobilitu a stabilnú nepretržitú prevádzku pri priemyselnej kovovýrobe.
V porovnaní s kompaktnými ručnými laserovými zváračkami sa séria JF22 vyznačuje väčšou integrovanou štruktúrou skrine, ktorá ponúka lepšiu stabilitu systému a dlhší nepretržitý pracovný výkon pri zachovaní výhod vzduchového chladenia. Je vhodný pre dielne, ktoré potrebujú časté zváranie nehrdzavejúcej ocele, uhlíkovej ocele, hliníka a pozinkovaného plechu bez zložitosti tradičných systémov chladenia vodou-.
V mnohých výrobných závodoch operátori počas dňa pracujú na nerezových skriniach, oceľových rámoch, paneloch výťahov, ventilačných kanáloch a kovových konštrukciách. Tradičné metódy zvárania často spôsobujú nadmernú tepelnú deformáciu a vyžadujú dodatočné brúsenie. Séria JF22 pomáha znižovať tieto problémy tým, že poskytuje čistejšie zvarové švy, koncentrovanejší prívod tepla a hladší priebeh zvárania.
Praktickou výhodou vzduchom chladeného-systému JF22 je pohodlie. Niektorí zákazníci uprednostňujú vzduchom-chladené zariadenia, pretože sa vyhýbajú údržbe vodnej nádrže, riadeniu cirkulácie vody a ďalším požiadavkám na inštaláciu. Najmä v dielňach s obmedzeným priestorom alebo pri zmene pracovísk ponúka séria JF22 flexibilnejšie zváracie riešenie.
Séria JF22 je dostupná v:
- JF22-A08T (800 W)
- JF22-A12T (1200 W)
- JF22-A15T (1500W)
- JF22-A20T (2000W)
Rôzne konfigurácie výkonu umožňujú zákazníkom vybrať si vhodné modely podľa hrúbky materiálu a výrobných požiadaviek.
Stroj podporuje:
- Zváranie nehrdzavejúcej ocele
- Zváranie uhlíkovej ocele
- Zváranie hliníka
- Zváranie pozinkovaného plechu
Typické aplikácie zahŕňajú:
- Výroba plechu
- Inžinierstvo z nehrdzavejúcej ocele
- Výroba kuchynského vybavenia
- Výroba kovového nábytku
- Priemysel dekorácie výťahov
- Hardvérové a konštrukčné zváranie
Systém využíva laserovú výstupnú hlavu QBH s 10-metrovým vláknovým káblom, čo umožňuje flexibilnú prevádzku okolo veľkých obrobkov a náročných pozícií zvárania.
Okrem zvárania podporuje stroj aj hrdzu a čistenie povrchov so šírkou čistenia až 120 mm.
Funkcie vzduchom chladenej laserovej zváračky JF22-
- Stabilný vzduchom-chladený laserový systém
- Čistejšie zvarové švy s menším množstvom leštiacich prác
- Nižšia tepelná deformácia
- Flexibilné ručné zváranie
- Znížená údržba v porovnaní s vodou-chladenými systémami
- Vhodné pre nepretržitú dielenskú výrobu
- Podporuje viacero veľkostí zváracieho drôtu
- Kompaktná integrovaná konštrukcia skrine
Technické špecifikácie
| Typ | JF22-A08T | JF22-A12T | JF22-A15T | JF22-A20T | |
| Pracovné napätie (V) | 1ph AC220V±5% | 1ph AC220V±5% | 1ph AC220V±5% | 1ph AC220V±5% | |
| Frekvencia (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | |
| Výkon (w) | 800 | 1200 | 1500 | 2000 | |
| Dĺžka vlákna (m) | 10 | 10 | 10 | 10 | |
| Laserová výstupná hlava | QBH | QBH | QBH | QBH | |
| Centrálna vlnová dĺžka (nm) | 1080±5 | 1080±5 | 1080±5 | 1080±5 | |
| Spôsob chladenia | Chladené vzduchom | Chladené vzduchom | Chladené vzduchom | Chladené vzduchom | |
| Zvárateľná medzera medzi švami | Menšie alebo rovné 1,6 mm | Menšie alebo rovné 1,6 mm | Menšie alebo rovné 1,6 mm | Menšie alebo rovné 1,6 mm | |
| Rozsah prevádzkových teplôt | -20-+40 stupeň | -20-+40 stupeň | -20-+40 stupeň | -20-+40 stupeň | |
| Prevádzková vlhkosť | menej ako alebo rovné 70 % pri 40 °C; Menej ako alebo rovné 90 % pri 20 °C | menej ako alebo rovné 70 % pri 40 °C; Menej ako alebo rovné 90 % pri 20 °C | menej ako alebo rovné 70 % pri 40 °C; Menej ako alebo rovné 90 % pri 20 °C | menej ako alebo rovné 70 % pri 40 °C; Menej ako alebo rovné 90 % pri 20 °C | |
| Ochranný plyn | Argón/dusík | Argón/dusík | Argón/dusík | Argón/dusík | |
| Šírka zváracieho drôtu (mm) | Φ0.8,1.0.1.2, 1.6, 2.0 | ||||
| Maximálne zváranie hrúbka (mm) |
Nehrdzavejúca oceľ | 2.5 | 4.5 | 5.5 | 7.0 |
| uhlíkovej ocele | 2.5 | 4.5 | 5.5 | 7.0 | |
| hliník | 1.5 | 2.5 | 3.5 | 4.5 | |
| Šírka odstraňovania hrdze (mm) | Menšie alebo rovné 120 mm | Menšie alebo rovné 120 mm | Menšie alebo rovné 120 mm | Menšie alebo rovné 120 mm | |
| Rozmery stroja (mm) | 1100*680*1350 | 1100*680*1350 | 1100*710*1350 | 1100*710*1350 | |
| Hmotnosť (kg) (bez plynových fliaš) | 85 | 95 | 105 | 115 | |
| Vhodné zváracie materiály | Uhlíková oceľ, hliník, pozinkovaný plech, nehrdzavejúca oceľ atď. | ||||
| Poznámka | Parametre zvárania sú len orientačné. Skutočné parametre sa môžu líšiť od vyššie uvedených hodnôt v dôsledku zmien priemeru zváracieho drôtu, šírky zvarového švu a iných faktorov prostredia a procesu. | ||||
Vzduchom{1}}chladený ručný laserový zvárací stroj JF22 je vhodný pre výrobcov, ktorí hľadajú efektívne ručné laserové zváracie zariadenie so stabilnou prevádzkou, flexibilnou mobilitou a spoľahlivým zváracím výkonom pre každodennú priemyselnú výrobu.
